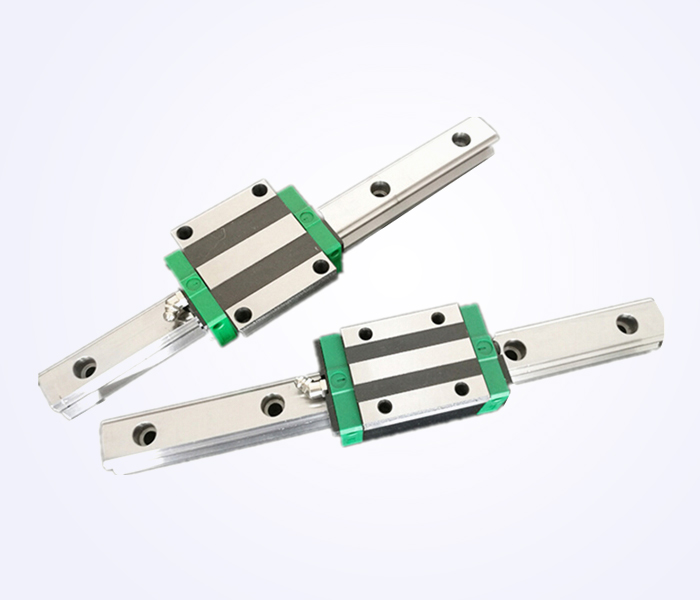

線性導軌滑動面的間隙調整方法
發布日期：2023-09-20
為了線性導軌的正常工作，滑動面之間應保持適當?shù)拈g隙。間隙過小，摩擦力增大，間隙過大，導向精度降低。為此，常采用鑲塊和壓板來調整間隙。
1、鑲嵌
鑲塊用于調整矩形和燕尾安裝的側隙，以確保導軌面之間的正常接觸。鑲件應放置在受力較小的一側，兩種常用的刀片是平面刀片和楔形刀片，通過用調節螺釘移動裝飾條的位置來調節間隙。間隙調整好后，用螺釘將鑲件固定在移動的導軌上。平嵌件調節方便，制造方便，但嵌件較薄，僅在與螺釘接觸的少數點處受力，容易變形，剛度較低。
常用的楔形刀片鑲件的兩個表面分別與動和靜線性導軌均勻接觸，利用它們的縱向位移來調節間隙。因此，剛度比平刀片高，但加工難度稍大。楔形刀片的斜度為1：100-1：40，刀片越長，斜度應越小，以避免兩端厚度相差過大。調整方法是利用調整螺桿帶動帶材縱向移動來調整間隙，刀片上的槽口是經過刮研配合后加工而成的。這種方法構造簡單，但螺釘頭的臺肩與刀片上的凹槽之間的間隙會導致刀片在運動過程中移動。調整方法是使用兩端的螺釘，避免刀片移動，獲得更好的性能。另一種方法是通過螺釘和螺母調整嵌件，刀片上的圓孔是經過刮削、貼合后加工而成的。這種方法調節方便，可以防止條帶移動，但垂直尺寸稍長。
2、壓板
壓板用于調整輔助線性導軌面上的間隙并承受傾覆力矩，該結構采用磨削或刮削板面來調整間隙。壓板的面由空刀分開。若間隙大，則表面會被磨傷或刮傷；如果間隙太小，表面就會被磨傷或刮傷。該方法結構簡單，應用廣泛，但調節麻煩。適用于調整不頻繁、導軌耐磨性好或間隙對精度影響不大的場合。也可通過改變壓板與結合面之間墊片的厚度來調節間隙，墊片由許多薄銅片堆疊在一起并焊接在一側制成，調整時可根據需要增減。這種方法比刮或磨壓板方便，但調節量受墊片厚度限制，降低了結合面的接觸剛度。
線性導軌在安裝時，只要對安裝面進行銑削或磨削，以相應的操作就可以再現加工精密度，同時可以減少傳統加工的時間和成本。并且其互換性使得滑塊可以安裝在任何同型號的滑軌上，同時保持相同的平滑度和精度。
